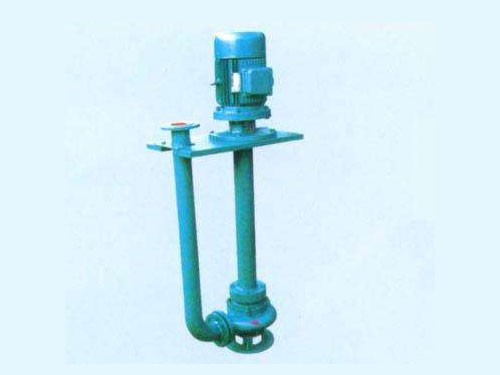

YW型液下泵產品說明
一、產品概述：
1、YW型液下泵是立式單級單吸離心泵結構，該系列泵為葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片，并在前蓋上裝有能粉碎纖維雜草的大具，工作中回流攪拌，機械破碎，防止阻塞。
該系列泵主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有煤塊，灰渣的液體。也可作為化工，醫藥等行業抽吸含有泥砂渣物的流體和有腐蝕性液體。YW型還可抽吸各種人畜糞便污水和大中沼氣池，沼氣工程時出料使用。
2、型號意義：例 80YZ80－20A
YW－液下式多用污水泵
80－泵的出口直徑
80－泵的設計點流量（m3/h）
20－泵的設計點揚程
A－表示葉輪經第一次切割
3、泵的傳動方式：泵通過彈性聯軸器與電動機連接，從原動機方向看泵為順時針方向旋轉。
二、結構說明：
1、YW型液下泵為單級單吸，液下式離心泵，用連接管連接泵的水力部件和軸承體及支承盤，液體由水管部件排出，葉輪為半開式葉輪，并在葉輪片進口延伸處設有攪拌葉片，可輸送含有顆粒的介質。該泵的最長液下深度為4.5cm，當液下長度超過1.5cm時，就要采用接軸結構，并在接軸處的附近裝有滾動軸承（油脂潤滑），采用聯軸套連接。泵最下面的滾動軸承用機械密封與液面隔離，不接觸液體。泵軸承有足夠的剛度，可以保證泵平衡運行，如果在深井中運行，可以加置一條吸入管。
產品結構：
安裝尺寸
|
YW型液下泵、長軸泵結構圖
YW型液下泵、長軸泵性能表 |
|
型號 |
流量(m3/h) |
揚程 |
轉速(r/min) |
效率(%) |
配用電機 |
||
|
型號 |
功率 |
||||||
|
m3/h |
L/S |
||||||
|
25YW6-25 |
3 |
0.83 |
27 |
2840 |
33 |
Y90L-2 |
2.2 |
|
6 |
1.67 |
26 |
46 |
||||
|
7.2 |
2 |
25 |
48 |
||||
|
1.5 |
0.42 |
6 |
1390 |
33 |
Y80M2-4 |
0.75 |
|
|
3 |
0.83 |
5.3 |
46 |
||||
|
3.6 |
1 |
5 |
48 |
||||
|
40YW20-80 |
12 |
3.3 |
86 |
2930 |
28 |
Y160M2-2 |
15 |
|
20 |
5.6 |
80 |
37 |
||||
|
24 |
6.7 |
74 |
39 |
||||
|
5 |
1.4 |
20 |
1430 |
28 |
Y100L1-4 |
2.2 |
|
|
10 |
2.8 |
19 |
37 |
||||
|
12 |
3.3 |
17 |
39 |
||||
|
40YW20-80A |
10 |
2.8 |
69 |
2930 |
27 |
Y160M1-2 |
11 |
|
18 |
5 |
64.5 |
36 |
||||
|
22 |
6.1 |
60 |
38 |
||||
|
4 |
1.1 |
16 |
1400 |
27 |
Y90L-4 |
1.5 |
|
|
8 |
2.2 |
15 |
36 |
||||
|
10 |
2.8 |
14 |
38 |
||||
|
40YW20-80B |
9 |
2.5 |
55 |
2930 |
26 |
Y160M1-2 |
11 |
|
16 |
4.4 |
51 |
35 |
||||
|
20 |
5.6 |
47 |
37 |
||||
|
4 |
1.1 |
13 |
1400 |
26 |
Y90L-4 |
1.5 |
|
|
7 |
1.9 |
12 |
35 |
||||
|
9 |
2.5 |
11 |
37 |
||||
|
50YW25-10 |
15 |
4.2 |
11 |
1430 |
39 |
Y100L2-4 |
3 |
|
25 |
6.9 |
10 |
54 |
||||
|
30 |
8.36 |
8 |
42 |
||||
|
50YW25-45 |
15 |
4.2 |
49 |
1460 |
31 |
Y160L-4 |
15 |
|
25 |
6.9 |
47 |
33 |
||||
|
30 |
8.3 |
46 |
34 |
||||
|
9 |
2.5 |
21 |
960 |
31 |
Y132M2-6 |
5.5 |
|
|
16 |
4.4 |
20 |
33 |
||||
|
19 |
5.2 |
19.8 |
34 |
||||
|
50YW25-45A |
13 |
3.6 |
38 |
1460 |
30 |
Y160M-4 |
11 |
|
22 |
6.1 |
35 |
32 |
||||
|
27 |
7.5 |
34 |
33 |
||||
|
8 |
2.2 |
16 |
960 |
30 |
Y132M1-6 |
4 |
|
|
14 |
3.8 |
15 |
32 |
||||
|
17 |
4.7 |
14.5 |
33 |
||||
|
50YW25-45B |
12.5 |
3.5 |
27 |
1440 |
29 |
Y132M-4 |
7.5 |
|
20 |
5.6 |
26 |
31 |
||||
|
25 |
6.9 |
25 |
32 |
||||
|
8 |
2.2 |
11.5 |
940 |
29 |
Y112M-6 |
2.2 |
|
|
12 |
3.3 |
11 |
31 |
||||
|
16 |
4.4 |
10.5 |
32 |
