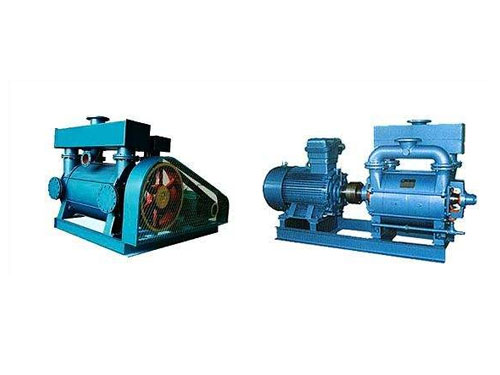

2BEA系列水環真空泵及壓縮機，是我廠在多年科研成果和生產經驗的基礎上，結合國際同類產品先進技術，研制開發的節能產品。通常用于抽吸不含固體顆粒，不溶于水，無腐蝕性的氣體，以便在密閉容器中形成真空和壓力。通過改變結果材料，亦可用于抽吸腐蝕氣體或以腐蝕性液體做工作液。廣泛用于造紙、化工、石化、輕工、制藥、食品、冶金、建材、石器、洗煤、選礦、化肥等行業。
本系列泵采用單級單作用的結構形式，具有結構簡單，維修方便，運行可靠，節能的優點，并能適應排水量大，載荷沖擊波動等惡劣工況。
我們對于關鍵部位，如分配板，葉輪和泵軸進行了系統優化設計，簡化了結構，提高了性能，實現節能，采用焊接葉輪，葉片一次沖壓、成型，型線合理；論彀全部加工，從根本上解決了動平衡問題。葉輪與泵軸采用熱裝過盈配合，性能可靠，運轉平穩。葉輪焊接后，整體運行良好的熱處理，葉片具有良好的韌性，使葉片的抗沖擊，抗折彎能力得以根本保證，能適應載荷沖擊波動的惡劣工況。
2BEA系列泵，自帶氣水分離器，多位置沒有排氣口，泵蓋設有排氣閥檢修窗口，葉輪與分配板間隙通過定位軸兩端壓蓋調整，安裝使用方便，操作簡單，便于維修。
我廠真空泵在出廠前均經檢測中心，嚴格檢查測試，性能優越可靠耐用。
應用：
◆尾氣/火炬氣回收
◆PVC裝置中的VCM回收
◆循環氣壓縮
◆聚酯生產
◆液氯生產
◆變壓吸附(PSA)
◆真空結晶、過濾
◆原油減壓蒸餾中的塔頂真空系統
◆乙炔、氫氣等易燃易爆氣體壓縮
◆氯氣等有毒、腐蝕性氣體壓縮
◆各種物料的真空輸送
型號含義:
2BEA 705-1BV3
2BEA-泵名稱 70-葉輪名義半徑 5-葉輪寬徑比為1.2 1-最低吸入絕對壓力代號
B-結構材料代號 V-傳動方式代號 3-軸封型式代號.
|
2BE1水環真空泵性能表
泵型號
點擊看性能曲線
|
轉速
（r.p.m）
|
最大抽氣量
（m3/h）
|
電機型號
|
功 率
|
傳動類型
|
重 量（㎏）
|
外型及安裝尺寸
|
|
2BE1-202
|
790
|
590
|
Y160L-4
|
15
|
皮帶傳動
|
830
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
880
|
675
|
Y180M-4
|
18.5
|
皮帶傳動
|
850
|
|
* 970
|
760
|
Y200L1-6
|
18.5
|
聯軸器傳動
|
916
|
|
970
|
760
|
Y200L2-6
|
22
|
聯軸器傳動
|
926
|
|
1100
|
850
|
Y200L-4
|
30
|
皮帶傳動
|
940
|
|
1170
|
890
|
Y200L-4
|
30
|
皮帶傳動
|
940
|
|
1300
|
950
|
Y225S-4
|
37
|
皮帶傳動
|
980
|
|
2BE1-203
|
790
|
880
|
Y180L-4
|
22
|
皮帶傳動
|
930
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
880
|
1000
|
Y200L-4
|
30
|
皮帶傳動
|
995
|
|
980
|
1130
|
Y250M-6
|
37
|
聯軸器傳動
|
1065
|
|
1100
|
1270
|
Y225S-4
|
37
|
皮帶傳動
|
965
|
|
1170
|
1320
|
Y225M-4
|
45
|
皮帶傳動
|
1080
|
|
1300
|
1400
|
Y250M-4
|
55
|
皮帶傳動
|
1170
|
|
2BE1-252
|
565
|
1230
|
Y200L-4
|
30
|
皮帶傳動
|
1460
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
660
|
1500
|
Y225S-4
|
37
|
皮帶傳動
|
1515
|
|
740
|
1700
|
Y280M-8
|
45
|
聯軸器傳動
|
1693
|
|
820
|
1875
|
Y250M-4
|
55
|
皮帶傳動
|
1645
|
|
880
|
2000
|
Y250M-4
|
55
|
皮帶傳動
|
1645
|
|
920
|
2080
|
Y280S-4
|
75
|
皮帶傳動
|
1805
|
|
2BE1-253
|
565
|
1750
|
Y315S-10
|
45
|
聯軸器傳動
|
2100
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
660
|
2140
|
Y225M-4
|
45
|
皮帶傳動
|
1695
|
|
* 740
|
2450
|
Y315S-8
|
55
|
聯軸器傳動
|
2215
|
|
740
|
2450
|
Y315M-8
|
75
|
聯軸器傳動
|
2369
|
|
820
|
2690
|
Y280S-4
|
75
|
皮帶傳動
|
1950
|
|
880
|
2860
|
Y280S-4
|
75
|
皮帶傳動
|
1955
|
|
920
|
2980
|
Y280M-4
|
90
|
皮帶傳動
|
2055
|
|
2BE1-303
|
472
|
2600
|
Y250M-4
|
55
|
皮帶傳動
|
2645
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
500
|
2700
|
Y250M-4
|
55
|
皮帶傳動
|
2645
|
|
530
|
2880
|
Y280S-4
|
75
|
皮帶傳動
|
2810
|
|
590
|
3200
|
Y315L2-10
|
75
|
聯軸器傳動
|
3080
|
|
590
|
3200
|
Y280S-4
|
75
|
皮帶傳動
|
2810
|
|
660
|
3600
|
Y280M-4
|
90
|
皮帶傳動
|
2925
|
|
710
|
3820
|
Y280M-4
|
90
|
皮帶傳動
|
2925
|
|
740
|
4000
|
Y315L2-8
|
110
|
聯軸器傳動
|
3160
|
|
740
|
4000
|
Y315S-4
|
110
|
皮帶傳動
|
3179
|
|
790
|
4200
|
Y315M-4
|
132
|
皮帶傳動
|
3290
|
|
2BE1-353
|
372
|
3480
|
Y280S-4
|
75
|
皮帶傳動
|
3560
|
泵頭安裝尺寸
直聯傳動安裝尺寸
皮帶傳動安裝尺寸
|
|
420
|
3760
|
Y280S-4
|
75
|
皮帶傳動
|
3600
|
|
472
|
4200
|
Y280M-4
|
90
|
皮帶傳動
|
3665
|
|
500
|
4500
|
Y315S-4
|
110
|
皮帶傳動
|
3710
|
|
530
|
4730
|
Y315S-4
|
110
|
皮帶傳動
|
3905
|
|
590
|
5300
|
Y355L1-10
|
132
|
聯軸器傳動
|
4750
|
|
590
|
5300
|
Y315M-4
|
132
|
皮帶傳動
|
4750
|
|
660
|
5780
|
Y315L1-4
|
160
|
皮帶傳動
|
4100
|
|
|
