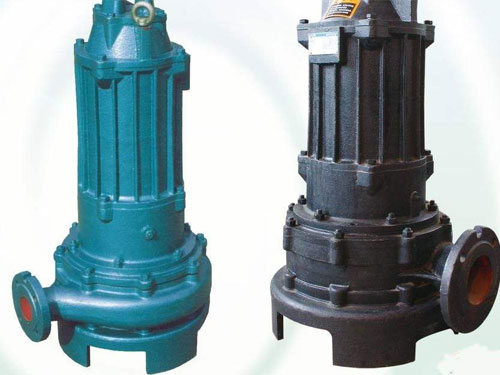

QW系列潛污泵產品概述

   QW系列潛污泵特別設計的開式流道葉輪排污能力特強，不會因固體顆粒、纖維性雜物的吸入而堵塞，也不會因磨粒性介質的吸入而過早損壞。QW系列潛污泵是目前國內較先進與理想的排水機具。該泵采用旋流式的下吸結構，具有不怕堵塞，耐磨損、運行可靠、維修方便、排水徹底，適用范圍廣泛等突出優點。QW系列潛污泵還采用不銹鋼葉輪及國內先進的機械密封裝置，使用壽命達8000小時以上。產品用途：QW系列潛污泵廣泛適用于抽送排放工業與生活廢水、污水，包括含有紙漿、木榍、淀粉、泥砂、碎石、短纖維等渣漿，固體的也液體及尿糞等，是工業、農業、城市、建筑行業理想的給排污水工具。特別是無堵塞型污水泵，能排放液體中的雜質含量比重約等于 25%，顆粒直徑為18mm的雜質，且不堵塞，不纏繞。

用途與使用條件:

1.該泵可廣泛用于油田、冶金、化工、礦山、輕紡、環保、建筑、橋梁工程、農田排灌等行業，抽取清水和含有一定雜質的污水污染。2.水溫不得高于40℃，無爆炸危險的場合。3.介質比重不大于110Kg/M3。4.輸送介質中的固體顆粒大直徑應符合規定。5.水的酸堿度PH值為6.5-8.5。6.該泵電源為50HZ、380V的三相交流電，電壓波動范圍須保證在額定電壓的±5%內。7.QW系列電泵運行時須全部潛入水中，深度一般不超過5米，QWZL系列電泵電機部分可以脫離水面工作。8.該泵使用放置立為宜，連續運轉為好。9.該泵可采用移動式安裝（僅限于11KW以下的泵）和固定式安裝。

     結構說明:

1.該泵主要有電機和泵頭兩大部分組成。2.上部是電機為密封干式結構。由電機座、上端蓋、定子繞組、轉子（與泵軸直連）、下端蓋、軸承等組成。3.下部是泵頭部分，由連接架（機械密封壓蓋）、泵體、葉輪、泵座、出水彎管組成。4.出水管可配鋼管或脫管。

   浮子開關的使用:

FKC浮子開關是用來控制液面變化的，能自動控制泵的超動與停止的自動裝置。浮球開關一般與控制柜同時使用，根據所要求的液面高低（泵啟動位置和泵停止位置）調解好浮球開關電纜上的卡子位置，并把它固定在池壁的一點上（也可以掛重錘），使浮球浮起時與下墜時正好為泵所要起動和停止的液面位置。把電纜線直接拉到控制柜接好，盡量避免使用中間接頭，若不得已而有接頭時，用橡膠帶將電纜線接頭扎牢，絕緣應良好。當水池為向外排水的狀態時，浮球在上水位，接點是接通的狀態，浮球在下水位時，接點是不通的狀態。當水池為注水時正好相反。

QW系列潛水排污泵型號規程:

簡述:

根據用戶的實際要求，我廠成功的研制出了QW系列和QWZL系列單級單吸機泵共軸全潛下吸式離心泵。QW系列適用于水位較深的工作環境，電機依靠散熱；QWZL系列適用于水位較淺的工作環境，該泵經過特殊設計，電機可以通過內部循環水自行冷卻，從而確保電機安全運行解決了長期以來下吸式潛水泵，電機部分不能長時裝脫水運轉的難題，它最適用于礦井及建筑工程中低水位作業面污水的吸送工作。該泵重量輕、移動靈活、結構新、不易堵塞、效率高、壽命長、自動耦合、自動控制我廠對產品零件制造和裝配都進行嚴格檢驗，每臺電泵在出廠前都按照各項技術要求進行全面實驗。我廠產品是以質量取勝。請君選用浩宇牌電泵。

     用途與使用條件:

1.該泵可廣泛用于油田、冶金、化工、礦山、輕紡、環保、建筑、橋梁工程、農田排灌等行業，抽取清水和含有一定雜質的污水污染。 2.水溫不得高于40℃，無爆炸危險的場合。 3.介質比重不大于110Kg/M3。 4.輸送介質中的固體顆粒最大直徑應符合規定。 5.水的酸堿度PH值為6.5-8.5。 6.該泵電源為50HZ、380V的三相交流電，電壓波動范圍須保證在額定電壓的±5%內。 7.QW系列電泵運行時須全部潛入水中，深度一般不超過5米，QWZL系列電泵電機部分可以脫離水面工作。 8.該泵使用放置立為宜，連續運轉為好。 9.該泵可采用移動式安裝（僅限于11KW以下的泵）和固定式安裝。

    結構說明:

1.該泵主要有電機和泵頭兩大部分組成。 2.上部是電機為密封干式結構。由電機座、上端蓋、定子繞組、轉子（與泵軸直連）、下端蓋、軸承等組成。 3.下部是泵頭部分，由連接架（機械密封壓蓋）、泵體、葉輪、泵座、出水彎管組成。 4.出水管可配鋼管或脫管。

   浮子開關的使用:

FKC 浮子開關是用來控制液面變化的，能自動控制泵的超動與停止的自動裝置。浮球開關一般與控制柜同時使用，根據所要求的液面高低（泵啟動位置和泵停止位置）調解好浮球開關電纜上的卡子位置，并把它固定在池壁的一點上（也可以掛重錘），使浮球浮起時與下墜時正好為泵所要起動和停止的液面位置。把電纜線直接拉到控制柜接好，盡量避免使用中間接頭，若不得已而有接頭時，用橡膠帶將電纜線接頭扎牢，絕緣應良好。當水池為向外排水的狀態時，浮球在上水位，接點是接通的狀態，浮球在下水位時，接點是不通的狀態。當水池為注水時正好相反

使 用 注 意 事 項 及 維 護

1.使用前須先核對銘牌參數與副代表提否一致，電源電壓是否正確。

2.電源須正確選用，用戶需先對具體作用條件確定電泵的規格，向我廠提供具體使用條件，由我們?yōu)槟溥x，選泵的主要依據是揚程、流量，不同規格電泵有不同的使用范圍，使用的揚程范圍太高出水量減少，全用的揚程過低，電流增大，會燒毀電機。（參見技術參數）

3.使用前先將電泵置于水中，測量電纜及繞組及機殼的絕緣電阻，應不低于50MΩ，否則應檢查原因，方可使用。

4.電泵須單獨使用適當?shù)碾娖鞅Ｗo裝置，（包括缺相保護、漏電保護、過載保護等）所配保護開關的整定電流大小須合適，不應隨意改變，以免失去保護作用，電泵開啟不應過于頻繁。

5.電泵須有可靠的接地措施，須由有經驗的電工進行安裝接地保護，接地線要可靠，接線頭要良好。

6.電泵在使用前先在地面空轉半分鐘，檢查聲音是否正常，并觀測葉輪旋向，應與轉向標記一致，但不要長時間空轉。

7.如電源與電泵使用距離較遠，接線電纜的截面應適當加粗，否則會使電壓下降太多，影響電泵的使用壽命。

8.電泵在搬運與使用過程中嚴禁砸碰、碾踏電纜、嚴禁將電纜作提把使用。

9.電泵不得脫水運轉，如工作液面過低，應在作業面挖一坑，將電泵置于其中，水抽干后應立即停機，否則會燒壞電機，且電泵不能陷入污泥中，以免污物卡住葉輪或堵塞流道，而燒毀電機。

10.電泵啟動后，若出水少或不出水，則可能是電機轉向不對，應切斷電源，將三相線中的任兩相對調后重新啟動。

11.電泵發生任何故障，須先切斷電源，然后檢查；電泵在運轉時人不得接觸水源，以防漏電發生事故。

12.電泵須有專人負責，經常檢查電源電壓變化情況、及電泵運轉情況，如有問題立即處理，防止事故發生。

13.電泵須定期測量電機絕緣電阻，電阻值不得低于5050MΩ。

14.水泵每運轉300-500小時，應打開油室更換32號機械油和機械密封，對于在惡劣條件下使用的泵更應經常檢修。

15.電泵不用時，不宜長期浸泡在水中，應吊起涼干，放在干燥通風的室內，如長期不用、應將泵拆卸，清洗上油，包裝保管。

16.每運轉2000小時，須檢查機械密封中的動靜磨塊及軸承的情況，磨損嚴重應及時更換。

17.泵正常工作一年后，應進行一次大修，更換已磨損的易損件并檢查堅固件的狀態同時要補充或更換軸承潤滑脂。

18.當采用自動耦合安裝方式時，應將鏈索穿進吊環螺釘中安全超吊，注意輕起輕放。 嚴禁砸碰

可能故障發生原因與處理方法



一般故障

發生原因

處理方法

電機不轉或電流過大

1.電壓過低
2.電壓缺相
3.電機繞組燒壞
4.將接地線誤為電源線
5.軸承卡死
6.定、轉子相擦
7.泵體內有異物卡住
8.過載保護器失靈

調整電壓
檢查線路、接通斷線
更換電機繞組
重新檢查、接線
修復或更換
檢查或更換定、轉子或軸承
清除異物
檢查保護器接點或更換

震動激烈運轉不平穩

1.葉輪腐蝕偏心
2.軸承運轉不良
3.泵體或葉輪中有雜物

更換葉輪
更換軸承
清除雜物

不出水或水量不足

1.輸水管被雜物堵塞或破裂
2.葉輪磨損或被腐蝕
3.電機反轉
4.葉輪脫落
5.過濾網堵塞嚴重
6.污水濃大

清除雜物或修復水管
更換葉輪
調換電纜兩相接頭
重新上好葉輪
清除雜物
沖淡污水

繞組絕緣電阻下降

1.繞組絕緣失效
2.電機內漏進油或水
3.電纜破損或接頭質量不好
4.內部線路有碰殼處
5.“0”形密封圈損壞失效

更換電機繞組
放出油或水烘干繞組
修補或更換電纜重新接頭
拆開頂蓋、將碰殼處包好絕緣
更換密封圈、烘干電機

繞組燒毀

1.保護開關失靈或整定電流值過大或與電機功率不匹配、起不到保護作用。
2.斷相電泵單向運轉
3.電機內進水
4.匝間短路
5.定、轉子相擦

修復保護開關，重新整定電流更換匹配的開關
檢修線路及有關設施
查找泄露故障并修復
更換繞組
修復定、轉子或軸承







電氣控制柜和中間端子箱的使用

QW 型潛水排污泵配有采用國際先進技術制造的保護控制系統。對泵進行全自動保護（過載、缺相、短路、滲漏），并對水位的高低進行自動開、?？刂啤崿F(xiàn)泵的無人看管。電控柜面板顯示齊全，有水泵運行、停止、過載、缺相、漏電、電機進水、電流、電壓等顯示。并可設置手動和自動兩種狀態運行。

對電控柜的要求：環境溫度不得超過+40。，不得低于-25。，空氣相對濕度不得超過85%，工作環境應是無爆炸危險的場合，介質中應無腐蝕金屬和破壞絕緣的氣體及導電塵埃。

中間端子箱的使用見右圖，每套水泵配中間端子箱一只，用子水泵與電控柜的中間連接。

所有信號線可埋一根穿線管。動力線和信號線須分別埋設管道，不可混穿。端子箱與控制柜之間采用直流電信號，可長距離輸送、無衰減。

動力線按提供的電纜直徑、數量、自行確定預埋管的大小。

    QZK系列水泵控制柜

QZK系列控制柜控制0.75-11Kw水泵部分，具有控制泵啟動和停止，對水泵電動機過載、短路、缺相、等進行監控及保護，并可配接浮球開關，對水位高低進行自動控制。

 QZK系列控制柜技術參數



型號	額定電壓（V）	控電機功率（Kw）	額定工作電流（A）
QZK-0.75	380	0.75	1.8
QZK-1.1	380	1.1	2.5
QZK-1.5	380	1.5	3.4
QZK-2.2	380	2.2	4.7
QZK-3	380	3	6.4
QZK-4	380	4	8.5
QZK-5.5	380	5.5	11.5
QZK-7.5	380	7.5	15
QZK-11	380	11	22





JJ1系列控制柜

JJ1系列控制柜控制15Kw以上的水泵電機作自動自耦減壓啟動，對電機具有短路、缺相過載等進行監控及保護。并可配接浮球開關對水位高低進行自動控制



型號	額定電壓（V）	控電機功率（Kw）	額定工作電流（A）
JJ1-15	380	15	30
JJ1-18.5	380	18.5	36
JJ1-22	380	22	43
JJ1-30	380	30	57
JJ1-37	380	37	70
JJ1-45	380	45	85
JJ1-55	380	55	104
JJ1-75	380	75	145
JJ1-90	380	90	168
JJ1-100	380	100	204
JJ1-132	380	132	245







QZK與JJ1系列控制柜均可根據不同使用情況設計為一控一（一臺控制柜控制一臺水泵），一控二（一臺控制柜控制兩臺水泵），一用一備（一臺控制柜對兩臺水泵進行一臺使用，另一臺備用的控制）等多種控制
